在電子產業中，電激勵與鎖相熱成像系統的結合為電子元件檢測帶來了前所未有的高效解決方案。電激勵的原理是向電子元件施加特定頻率的周期性電流，利用電流通過導體時產生的焦耳效應，使元件內部產生均勻且可控的熱量。當元件存在短路、虛焊、內部裂紋等缺陷時，缺陷區域的熱傳導特性會與正常區域產生明顯差異，進而導致溫度分布出現異常。鎖相熱成像系統憑借其高靈敏度的紅外探測能力和先進的鎖相處理技術，能夠捕捉這些細微的溫度變化，即使是微米級的缺陷也能被清晰識別。與傳統的探針檢測或破壞性檢測方法相比，這種非接觸式的檢測方式無需拆解元件，從根本上避免了對元件的損傷，同時還能實現大批量元件的快速檢測。例如，在手機芯片的批量質檢中，該系統可在幾分鐘內完成數百片芯片的檢測，提升了電子產業質檢環節的效率和產品的可靠性。電激勵頻率可調，適配鎖相熱成像系統多場景檢測。芯片用鎖相紅外熱成像系統品牌

鎖相頻率越高，得到的空間分辨率則越高。然而，對于鎖相紅外熱成像系統來說，較高的頻率往往會降低待檢測的熱發射。這是許多 LIT系統的限制。RTTLIT系統通過提供一個獨特的系統架構克服了這一限制，在該架構中，可以在"無限"的時間內累積更高頻率的 LIT 數據。數據采集持續延長，數據分辨率提高。系統采集數據的時間越長，靈敏度越高。當試圖以極低的功率級采集數據或必須從弱故障模式中采集數據時，鎖相紅外熱成像RTTLIT系統的這一特點尤其有價值。實時鎖相鎖相紅外熱成像系統P10鎖相熱成像系統結合電激勵技術，可實現對電子元件工作狀態的實時監測，及時發現潛在的過熱或接觸不良問題。

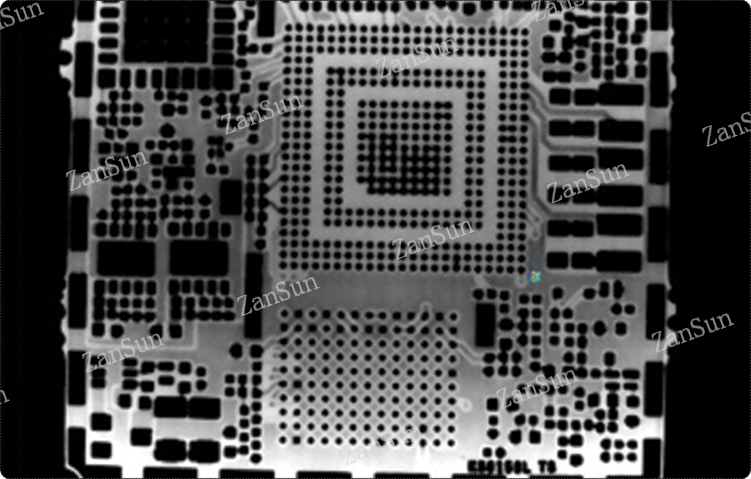

鎖相熱成像系統憑借電激勵在電子產業的芯片封裝檢測中表現出的性能，成為芯片制造過程中不可或缺的質量控制手段。芯片封裝是保護芯片、實現電氣連接的關鍵環節，在封裝過程中，可能會出現焊球空洞、引線鍵合不良、封裝體開裂等多種缺陷。這些缺陷會嚴重影響芯片的散熱性能和電氣連接可靠性，導致芯片在工作過程中因過熱而失效。通過對芯片施加特定的電激勵，使芯片內部產生熱量，缺陷處由于熱傳導受阻，會形成局部高溫區域。鎖相熱成像系統能夠?qū)崟r(shí)捕捉芯片表面的溫度場分布，并通過分析溫度場的相位和振幅變化，生成清晰的缺陷圖像，精確顯示出缺陷的位置、大小和形態。例如，在檢測 BGA 封裝芯片時，系統能準確識別出焊球中的空洞，即使空洞體積占焊球體積的 5%，也能被定位。這一技術的應用，幫助芯片制造企業及時發現封裝過程中的問題，有效降低了產品的不良率，提升了芯片產品的質量。

ThermalEMMI（熱紅外顯微鏡）是一種先進的非破壞性檢測技術，主要用于精細定位電子設備中的熱點區域，這些區域通常與潛在的故障、缺陷或性能問題密切相關。該技術可在不破壞被測對象的前提下，捕捉電子元件在工作狀態下釋放的熱輻射與光信號，為工程師提供關鍵的故障診斷線索和性能分析依據。在諸如復雜集成電路、高性能半導體器件以及精密印制電路板（PCB）等電子組件中，ThermalEMMI能夠快速識別出異常發熱或發光的區域，幫助工程師迅速定位問題根源，從而及時采取有效的維修或優化措施。電激勵模式靈活，適配鎖相熱成像系統多行業應用。

在電子產業的半導體材料檢測中，電激勵的鎖相熱成像系統用途，為半導體材料的質量提升提供了重要保障。半導體材料的質量直接影響半導體器件的性能，材料中存在的摻雜不均、位錯、微裂紋等缺陷，會導致器件的電學性能和熱學性能下降。通過對半導體材料施加電激勵，使材料內部產生電流，缺陷處由于導電性能和導熱性能的異常，會產生局部的溫度差異。鎖相熱成像系統能夠敏銳地檢測到這些溫度差異，并通過分析溫度場的分布特征，評估材料的質量狀況。例如，在檢測硅晶圓時，系統可以發現晶圓表面的摻雜不均區域，這些區域會影響后續芯片制造的光刻和刻蝕工藝；在檢測碳化硅材料時，能夠識別出材料內部的微裂紋，這些裂紋會導致器件在高壓工作時發生擊穿。檢測結果為半導體材料生產企業提供了詳細的質量反饋，幫助企業優化材料生長工藝，提升電子產業上游材料的品質。系統的邏輯是通過 “周期性激勵 - 熱響應 - 鎖相提取 - 特征分析” 的流程，將內部結構差異轉化為熱圖像特征。芯片用鎖相紅外熱成像系統品牌

電激勵模式多樣，適配鎖相熱成像系統不同需求。芯片用鎖相紅外熱成像系統品牌

致晟光電推出的多功能顯微系統，創新實現熱紅外與微光顯微鏡的集成設計，搭配靈活可選的制冷/非制冷模式，可根據您的實際需求定制專屬配置方案。這套設備的優勢在于一體化集成能力：只需一套系統，即可同時搭載可見光顯微鏡、熱紅外顯微鏡及InGaAs微光顯微鏡三大功能模塊。這種設計省去了多設備切換的繁瑣，更通過硬件協同優化提升了整體性能，讓您在同一平臺上輕松完成多波段觀測任務。相比單獨購置多套設備，該集成系統能大幅降低采購與維護成本，在保證檢測精度的同時，為實驗室節省空間與預算，真正實現性能與性價比的雙重提升。芯片用鎖相紅外熱成像系統品牌
