WTC101D是WINCOM萬代推出的一款1通道用于 LED 燈具開關調控和調光的觸摸芯片,可以使用戶以簡單電路和低廉的成本以及靈活的方式實現單路LED燈具開關控制和亮度調節.

WINCOM萬代WTC101D具有以下特點：

1.實現在絕緣面板(包括塑膠外殼、亞克力、玻璃等)的隔離保護下對燈具開關觸摸.

2.防水,防塵,無觸點,無磨損,使用壽命長.

3.產品對臺燈造型和按鍵的美化設計提供想象空間.

4.用一個觸摸感應按鍵即可完成開關調控和亮度調節.

5.根據需要自由調節燈光亮度,可調亮度范圍從 2%-100%,操作簡單方便.

6.應用電壓范圍寬,可在 2.7V~5.5V 之間任意選擇 .

7.應用電路簡單,外圍器件少,加工方便,成本低.

8.抗電源干擾及 RF 干擾特性好.

9.EFT 可以達到±4KV以上.

可使用WTC101D調光觸摸IC浴鏡

WTC101D 在兩路 PWM 輸出均關閉且無觸摸 8 秒后進入休眠模式,在 5V 供電時,休眠模式下靜態電流小于 13μA.IC 休眠后觸摸任意按鍵會被喚醒, IC 被喚醒后進入全速工作模式.停止操作按鍵 8 秒后如果沒有檢測到有效觸摸,且兩路 PWM 輸出均關閉,則 IC 將再次進入休眠模式.在應用于非電池供電或?qū)臒o(wú)特別要求的產品時,也可根據客戶要求取消該休眠/喚醒功能.

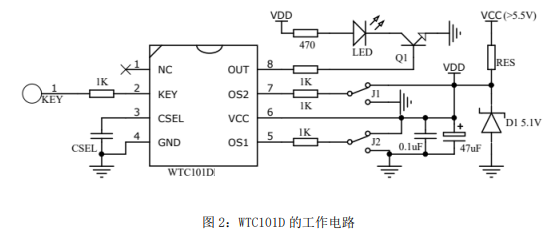

圖 2電壓是 WTC101D 的工作電路,圖中提供了兩種參考電路,用戶可根據應用項目的供電情況,采用合適的穩壓電路,為觸摸 IC 提供穩定的工作電壓.電路中調光部分適用于測試 WTC101D的調光功能.用戶應根據所使用的 LED 燈珠,燈泡,燈串,燈帶,燈盤等的具體功率,電壓,散熱要求等參數選擇恰當驅動電路,與 WTC101D 搭配以獲得比較好的調光效果.

WTC101D引腳圖
